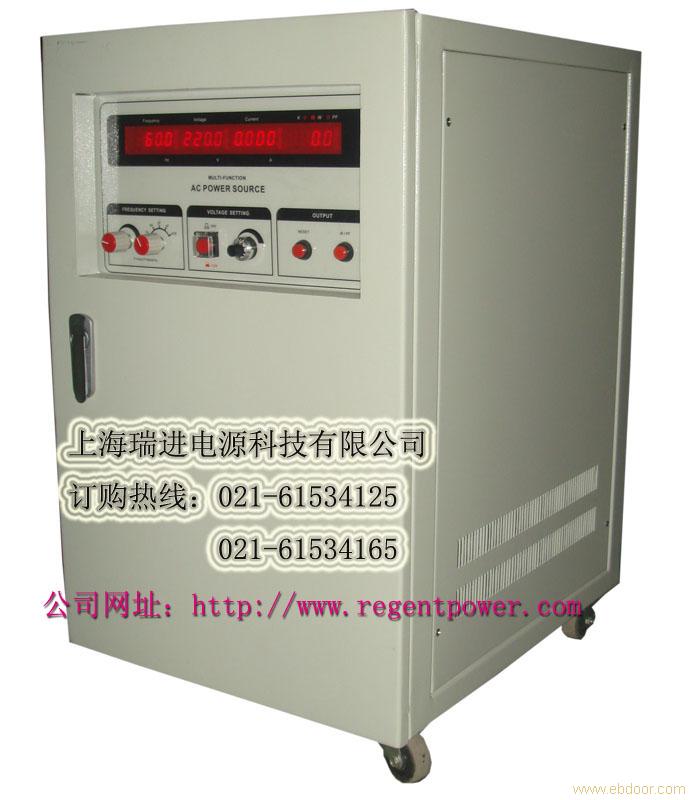

型号:RFC-33075 三进三出75KVA
电路方式:(1)IGBT / PWM调制
(2)三相独立设计,可承受100%不平衡负载
输出波形:标准正弦波 CF=1.4
输入电压: 3相4线+地线 380V±15% 40-70HZ
输出电压: 3相4线+地线 线电压(VL-L)208V固定输出
相位角 120°± 1°
输出电流: 额定运行电流208A
输出频率: 60HZ固定
频率稳定度:≦0.01﹪
负载稳压率:≦0.5﹪ (100%突加、突卸负载,电压恢复时间≤8.8ms 60HZ半个周波内)
波形失真率:≦2﹪(纯阻性负载满载测试)
波峰因数比:3:1
集合式电表:(1)VL-L、VL-N、I,P、Q、S、 F、PF、电能(9999MW·h)计量及清零功能;
(3)带RS485通讯口(ModBus-RTU 规约),可将测量参数上传至上位机;
保护功能:
输入:输入短路无熔丝保护、输入缺相保护
输出:过载保护、过压保护、过温度保护、短路保护、自诊断保护
(1)过载保护:100%负荷可长期稳定运行;
150%过载延时保护(延时时间0-5min可任意设定,过载时间小于设定时间,机器正常运行);
200%过载瞬间保护(保护时间≤2ms);
(2)过压保护:输出电压超过220V(VL-L)瞬间保护(保护时间≤2ms);
(3)过温度保护:IGBT模组散热筒温度≥85℃机器保护(保护时间≤2ms);
(4)短路保护:火线对火线短路(L-L)、火线对零线短路(L-N)(保护时间≤2ms);
(5)自诊断保护:器件故障(IGBT、保险丝),主板故障(保护时间≤2ms);
保护指示:
输入缺相保护:黄 绿 红 对应输入A B C三相(灯亮正常 灯不亮该相缺相);
输入掉电指示:输入市电突然中断,重新来电的指示;
输出过载保护、输出过压保护、输出过温保护 单独指示;
输出短路保护 与 自诊断保护 (可恢复:短路保护 不可恢复:自诊断保护);
另:变频电源因上述任意一种原因保护,变频电源顶部声光报警器声光报警;
通讯功能:带RS485通讯口(ModBus-RTU 规约),功能如下
可上位机控制变频电源 启动/停止;
可上位机读取变频电源运行参数(通过集成式电表的RS485通讯功能);
可上位机读取运行异常日志(变频电源运行中的出现的报警类型及时间);
整机效率:≧87﹪
绝缘阻抗:500V DC/200MΩ
耐压绝缘:1800V AC/5mA/1min
冷却方式:强制风冷
噪音:1m处小于60db
工作环境温度:0~45℃
相对湿度:0~95﹪(非凝结状态)
海拔高度:1500m
整机防护等级:IP20
尺寸:800*1090*1600(mm)
重量:750KG
上海瑞进岸电电源科技有限公司主要生产各类船用变频电源、船用岸电电源、60HZ岸电电源、440V岸电源、船用60HZ电源
RJ/AD系列船用静止式岸电电源
RJ/AD系列岸电电源是专门针对船上、岸边码头等高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备。所有PCB电路板采用涂层固化处理;正弦滤波器、输出变压器采用整体真空浸渍绝缘漆和喷涂高温防护漆处理,具有较高的绝缘级别和防护能力。
该岸电电源是全数字控制,数字调节,所有开机调试工作要在电源面板上操作完成,安装维护简单可靠。它与国内同类产品比较具有结构合理、外形美观,搬运、检修、操作方便,其关键核心件采用进口元件,并采用了当今逆变技术和的工艺技术,部件(模块)工作安全可靠.无污染、可靠性高、智能化程度高,容量大,代表了二十一世纪岸电电源的技术发展趋势。广泛应用于需要由50Hz工业用电变为60Hz高质量稳频稳压电源,对船舶用电设备进行供电的场合。
产品类型
RJ/AD系列船用静止式岸电电源分为户外型与户内型2种,用户可根据不同的使用环境选择不同容量以及不同工作方式的电源。户内型岸电电源一般安装在船坞附近的变电室内,使电源至船舶输电距离达到最短,以降低电缆的损耗。户外型岸电电源一般安装在码头岸边等,为修造船及外轮检修供电。
工作原理
交流电抗器:在三相电源输入端加装交流电抗器,防止谐波电流干扰电网。
电子开关:电子开关可防止开机时对滤波电容器充电所产生的大电流冲击,同时减轻对电网的影响。
整流器:采用三相全桥整流电路,将交流电整流后,输出直流电压。
直流电抗器:直流电抗器有两个作用:a)可改善输入功率因数;b)可保持整流电流连续,减小电流脉动值;
直流滤波器:采用大容量的电容器,平滑经滤波电抗器输出的脉动直流电压,使其直流电压稳定。
三相桥式逆变器:逆变器的工作方式是将直流电变换成交流电,整个变换过程由微处理器电路控制,当电网输入电压降低或负载电流增加时,PWM波(正弦脉宽调制)就会调宽;反之变窄 ,使输出电压保持稳定。
校正电抗器:校正电抗器可以将逆变器输出的SPWM波形校正,同时滤除逆变器所产生的高次谐波分量。逆变输出变压器与输出滤波器:将三相电压进行转换后再经过波形校正电路将波形进一步校正后输出纯正弦波电压。
瑞进岸电电源与采用中频发电机组变频的比较
主要有以下几个优点:
投资回报快降低能耗。
安装简单,可无人看守,大大节省维护费用。
供电稳定,频率、技术指标精度高,动态特性好。
采用进口核心器件,整机平均无故障时间达10万小时以上。
运行性能稳定可靠,在线热备份的设计基本消除了热停工
时间,保证了生产的连续性。产品产量显著提高。
装置占地面积小,相比动变频机组,噪声大大降低,极大地改善了生产环境,受到工人欢迎。
输出的电压和电流、波形均为纯正的正弦波 ,非常接近理想的交流供电电源。
